半導体工場内の粉塵飛散防止カバー＆エリア間仕切りカーテン新設工事｜群馬県高崎市

粉塵飛散用のシート間仕切りの施工詳細

群馬県高崎市の半導体工場にて、新設機器の粉塵飛散防止カバー（フレーム一式）＆作業エリアを区切る大型間仕切りカーテンの製作・施工を実施いたしました。半導体や精密電子部品の製造現場において、わずかなチリや粉塵の混入は歩留まりに直結する最大の天敵です。既存のフレームに合わせたブルー塗装フレーム＆静電気によるチリの付着を防ぐ帯電防止・防炎糸入り透明塩ビシートを組み合わせた、クリーン環境を維持するシート間仕切りの施工事例です。

施工・設計のポイント

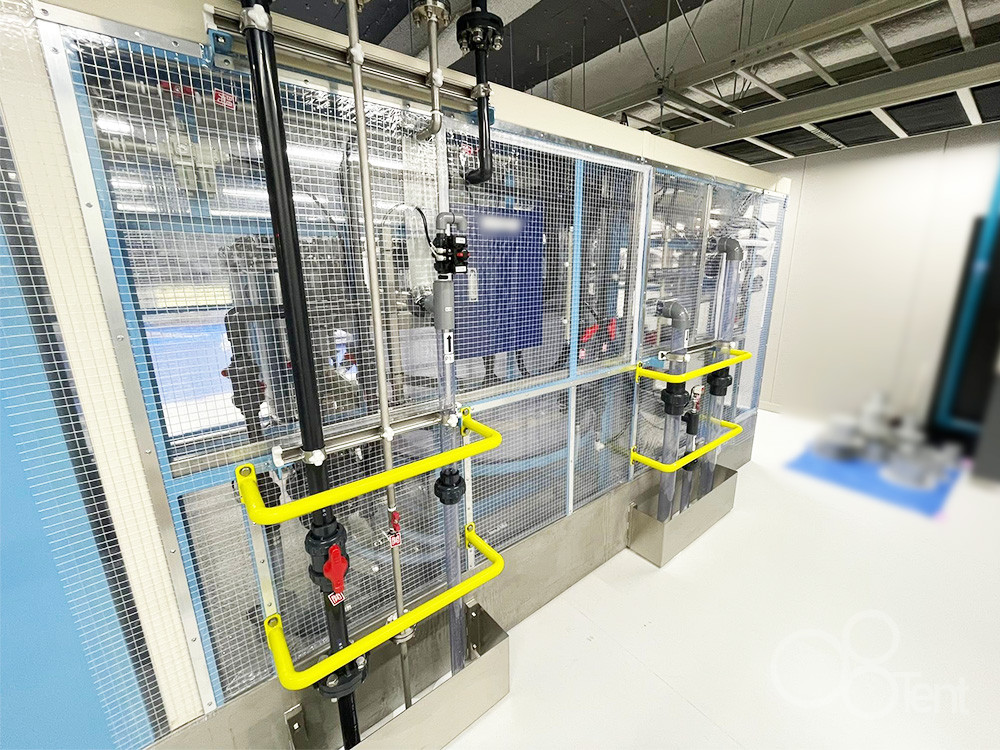

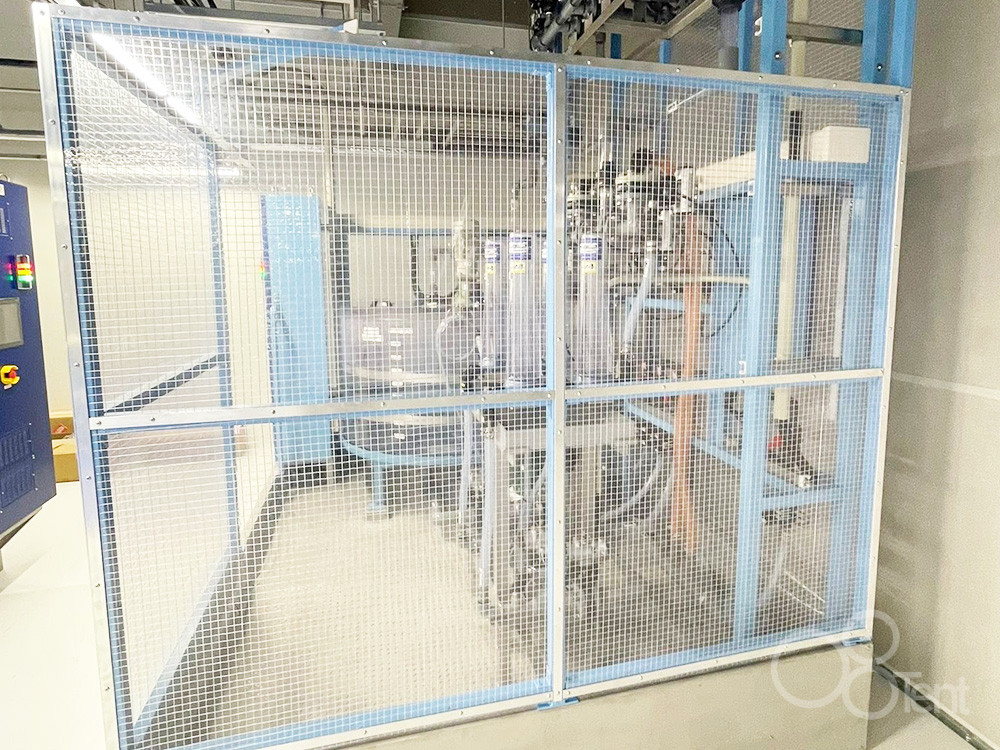

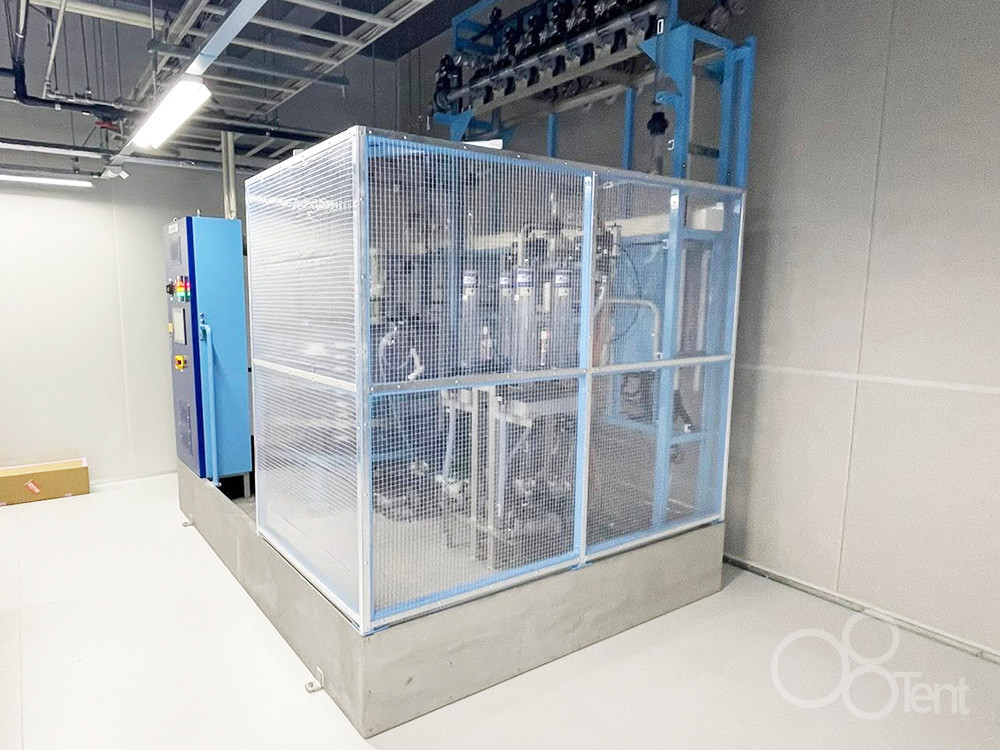

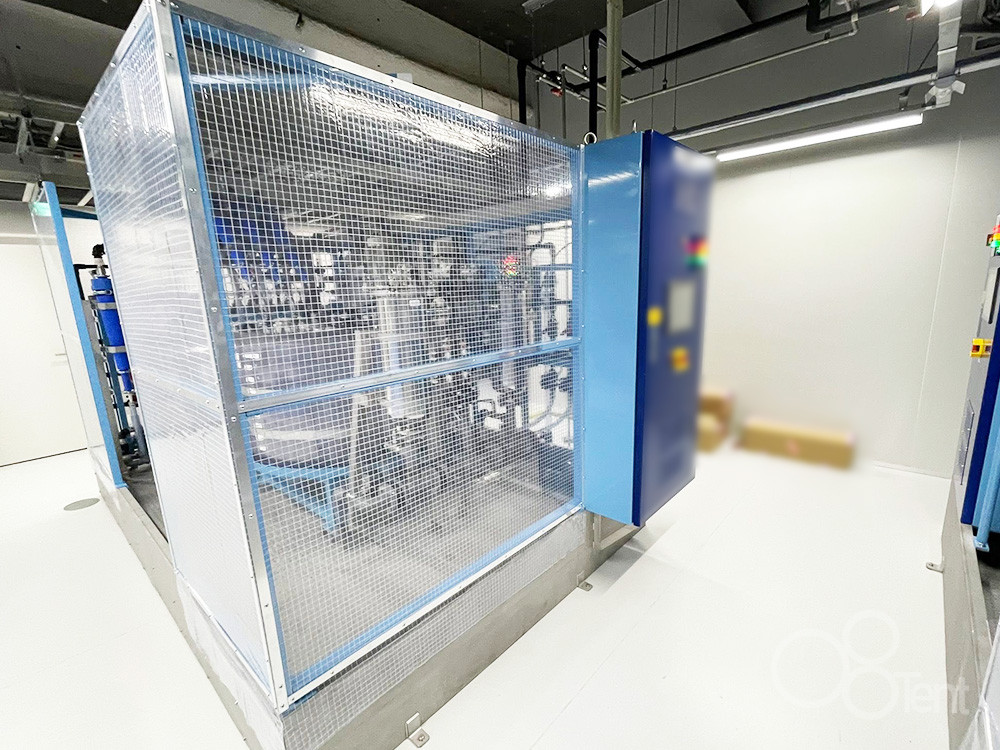

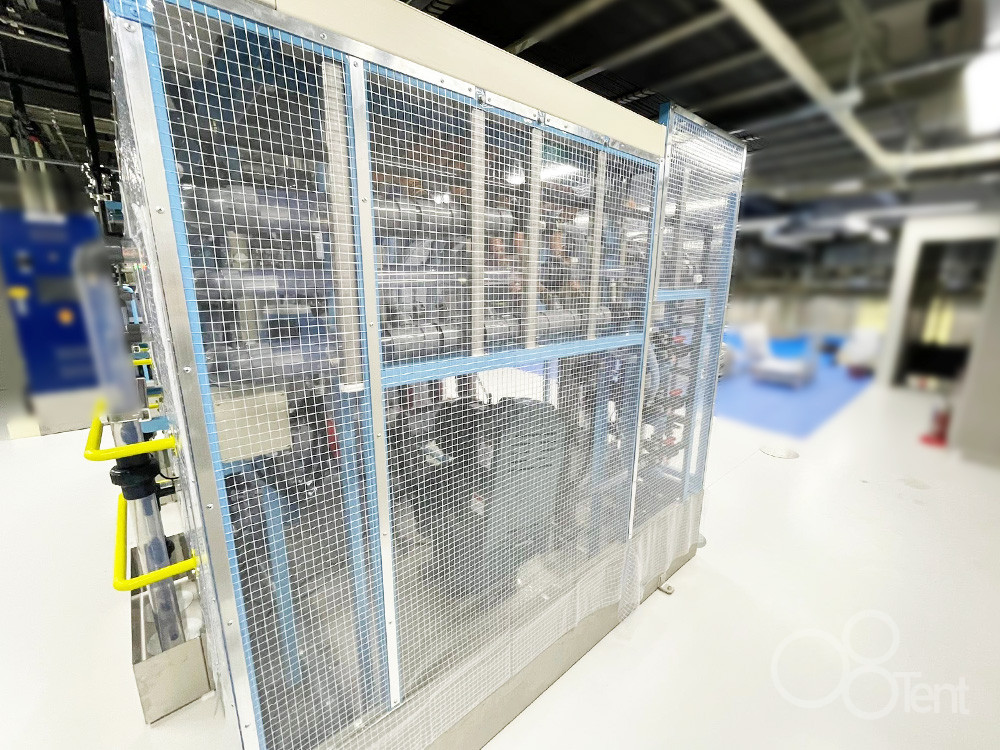

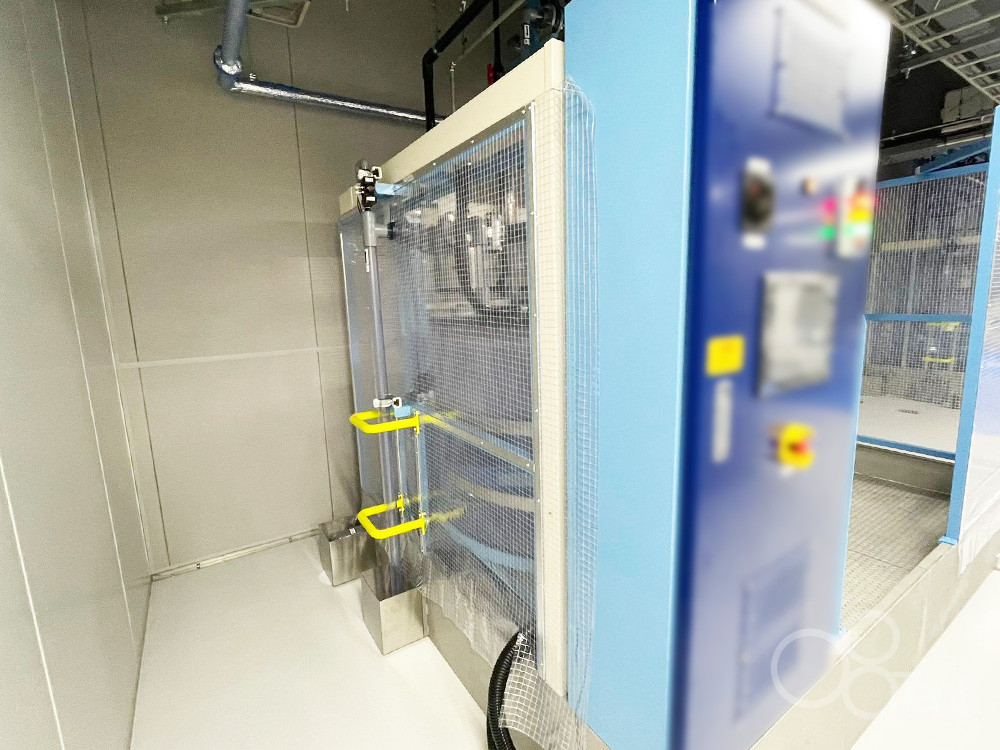

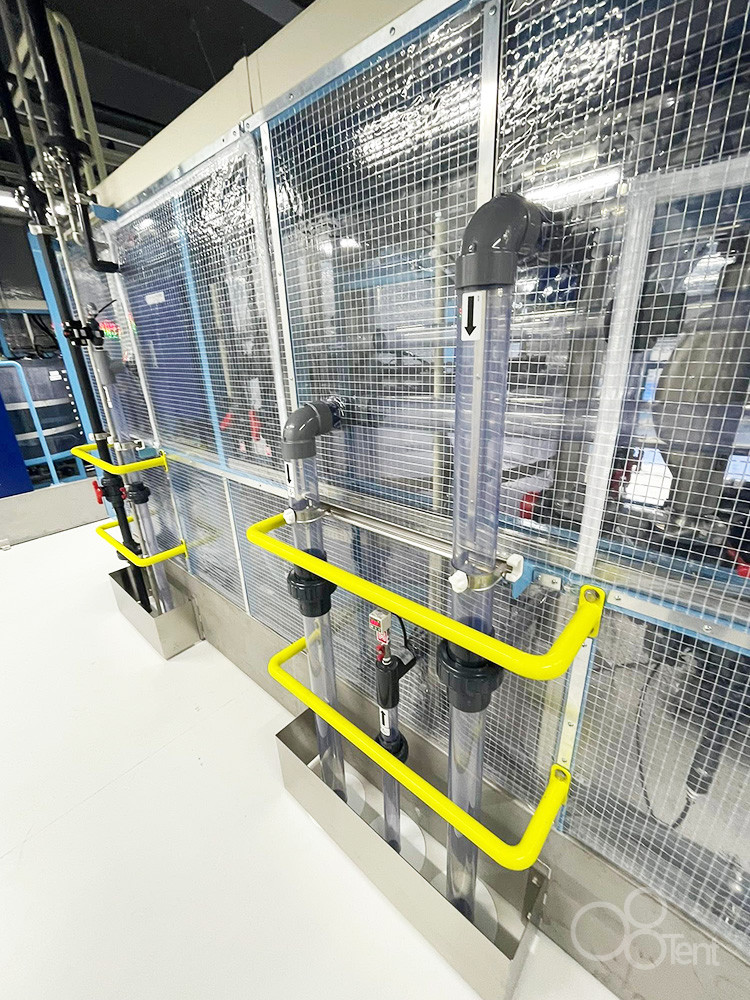

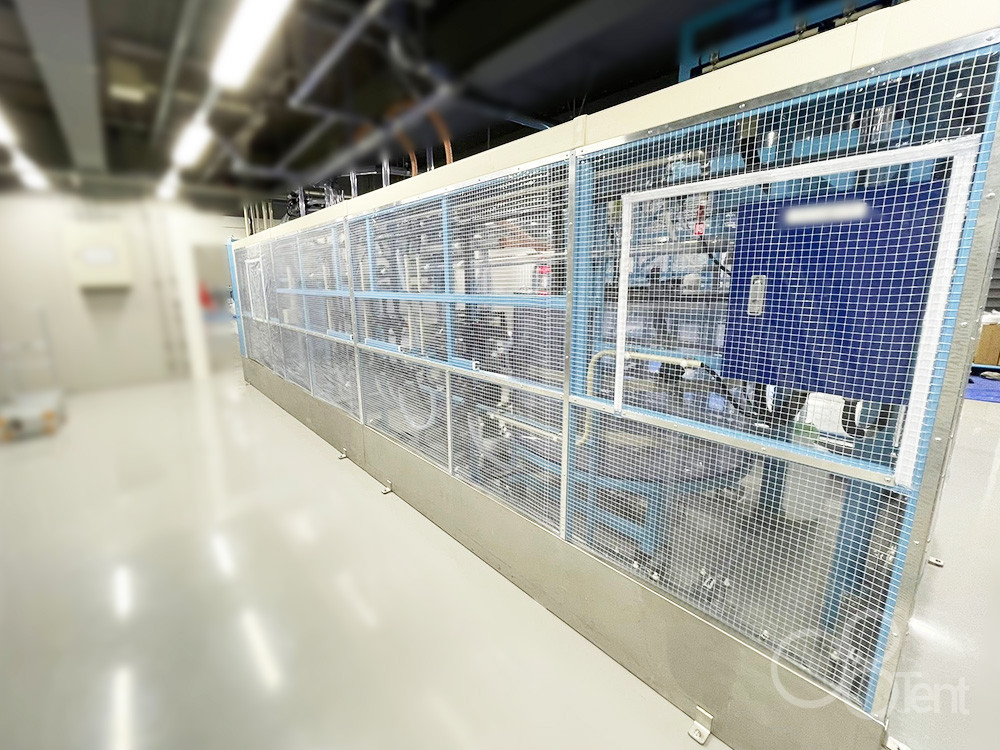

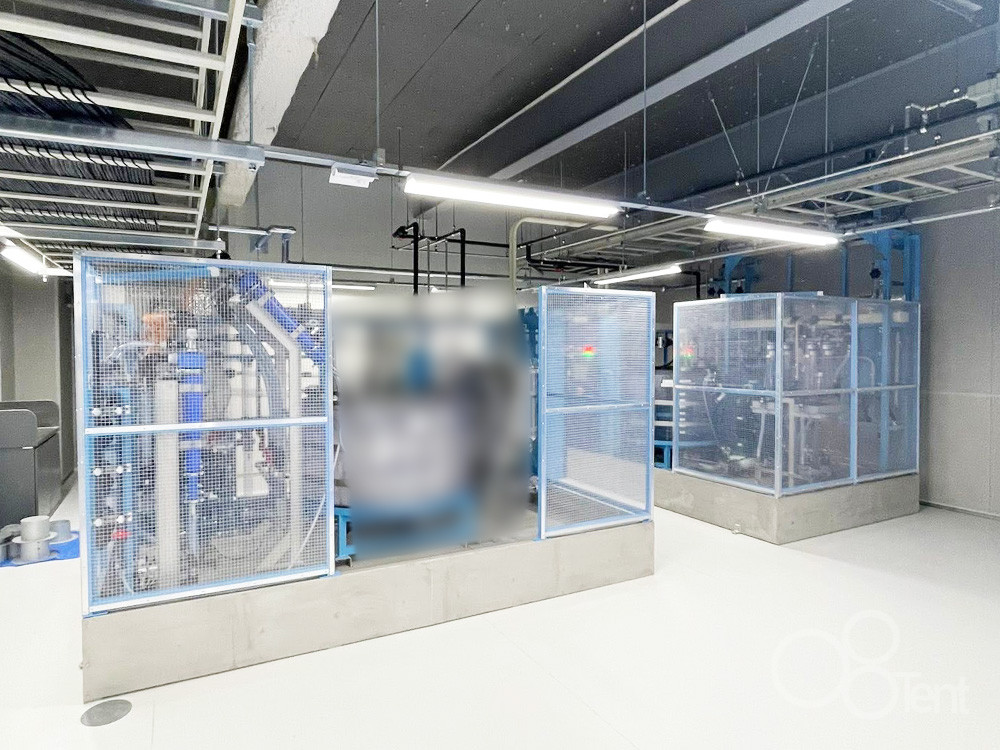

1. 機器にジャストフィットする「特注防塵フレーム」とボルト固定施工

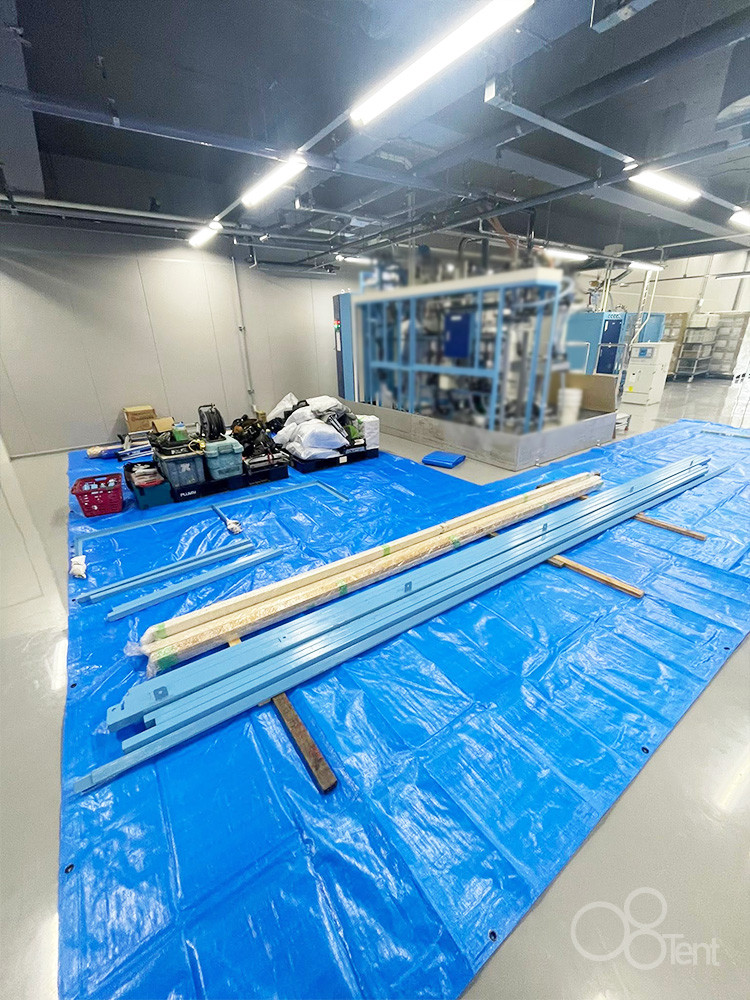

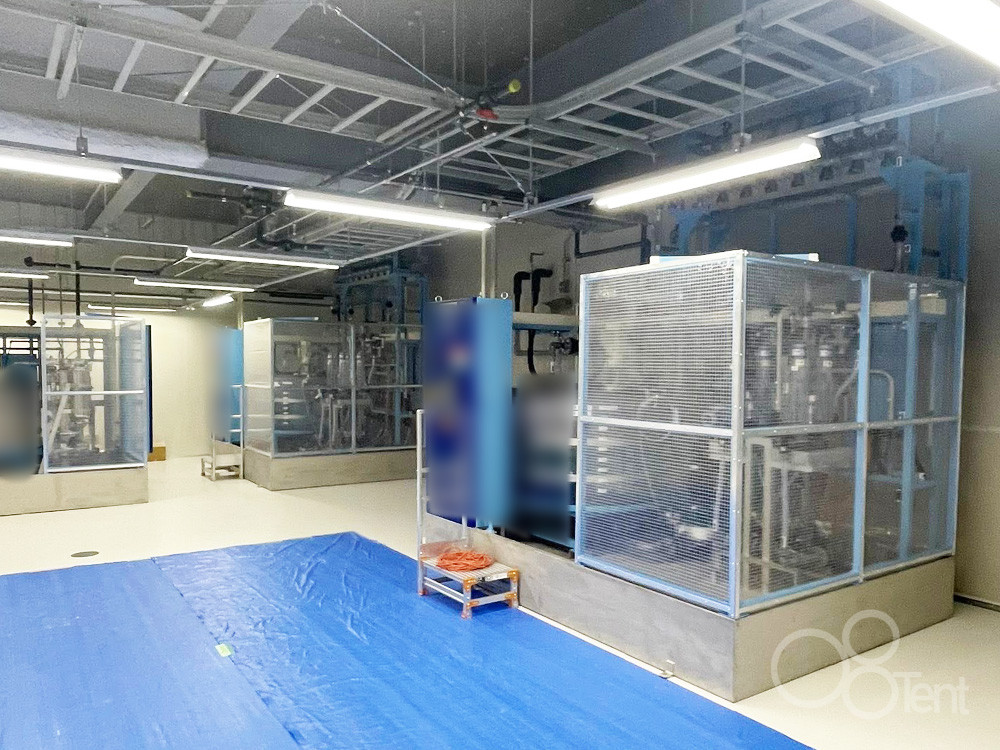

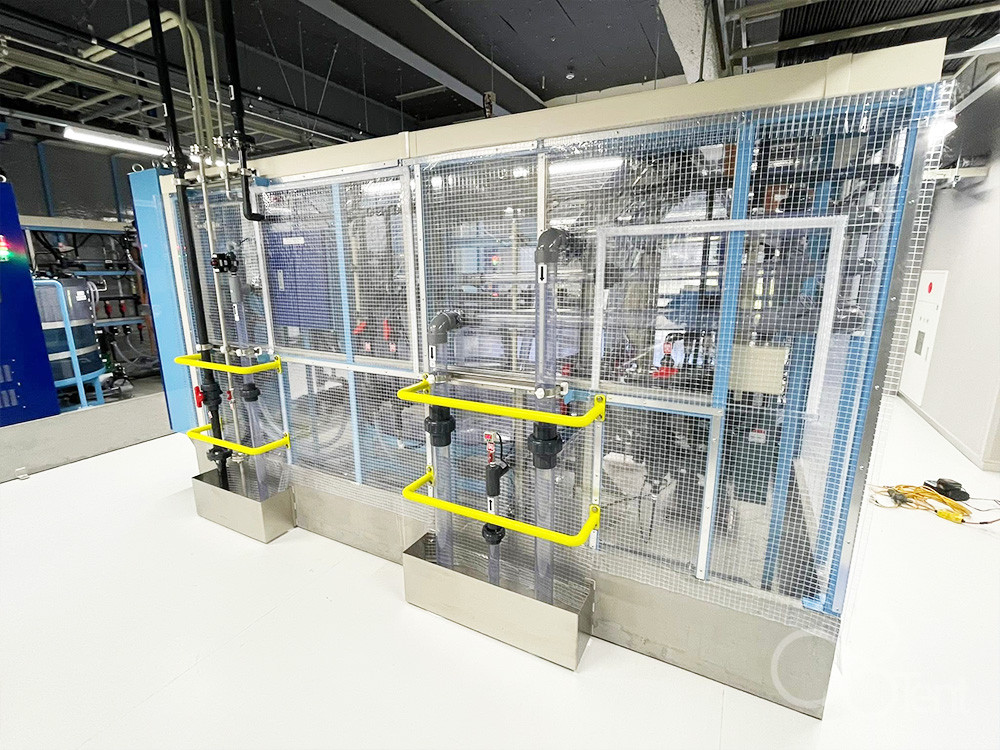

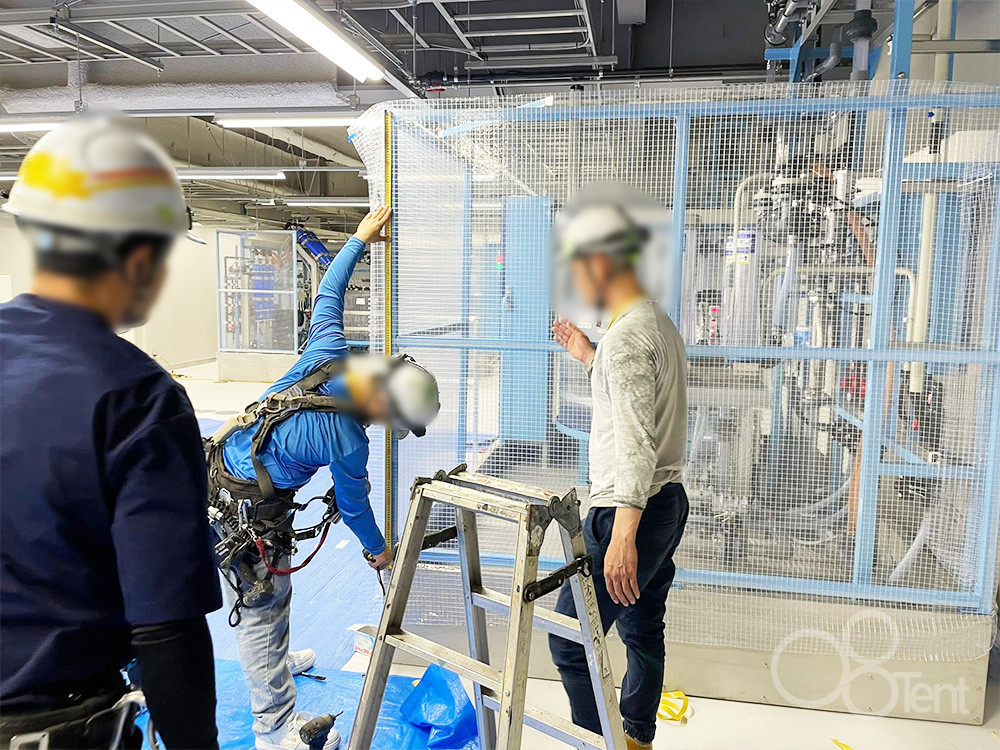

新設された各種製造機器（サイズ・形状の異なる6台）の土台に合わせて、専用のスチール製角パイプフレームを自社で設計・製作しました。

• 機器のカラーに合わせ、フレーム本体は爽やかなスカイブルーで塗装し、工場全体に統一感を出しました。

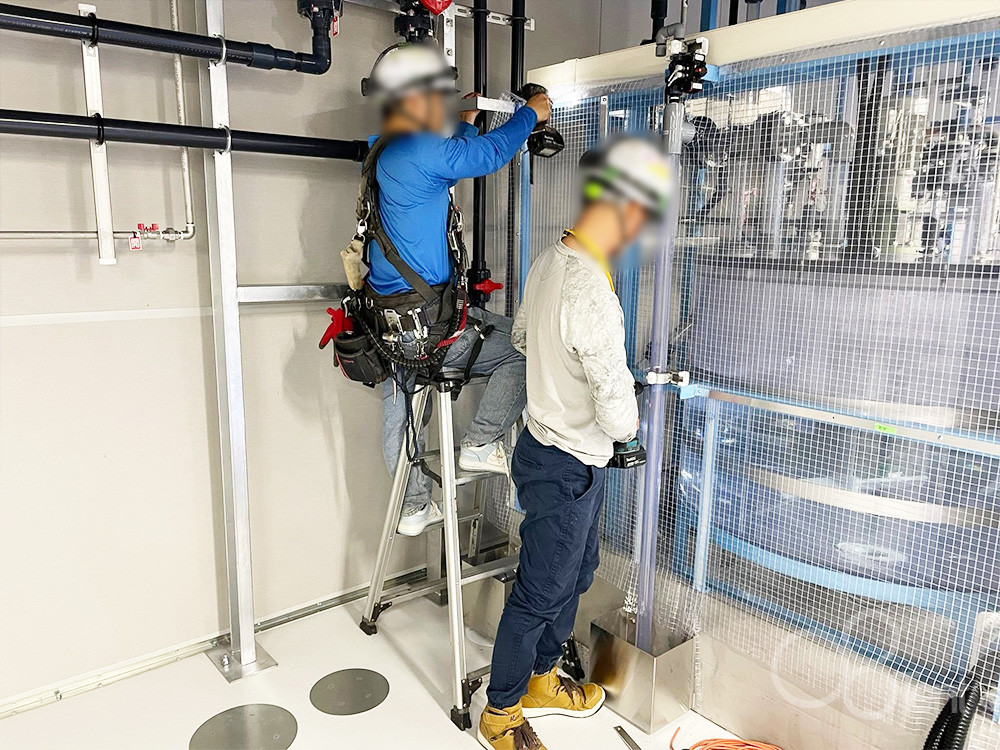

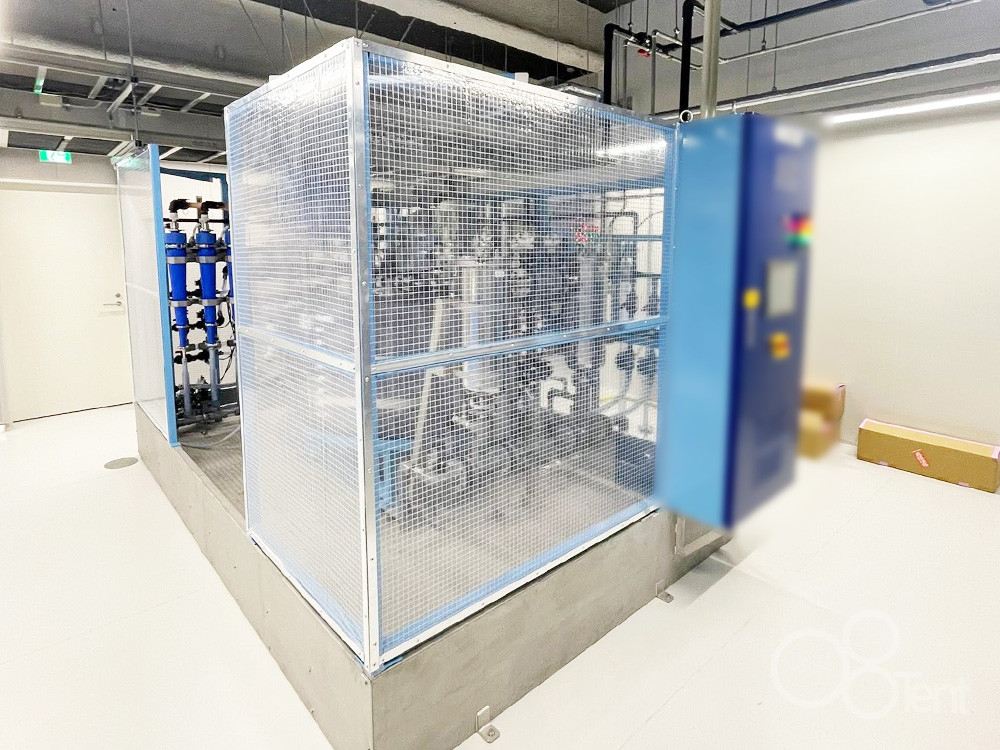

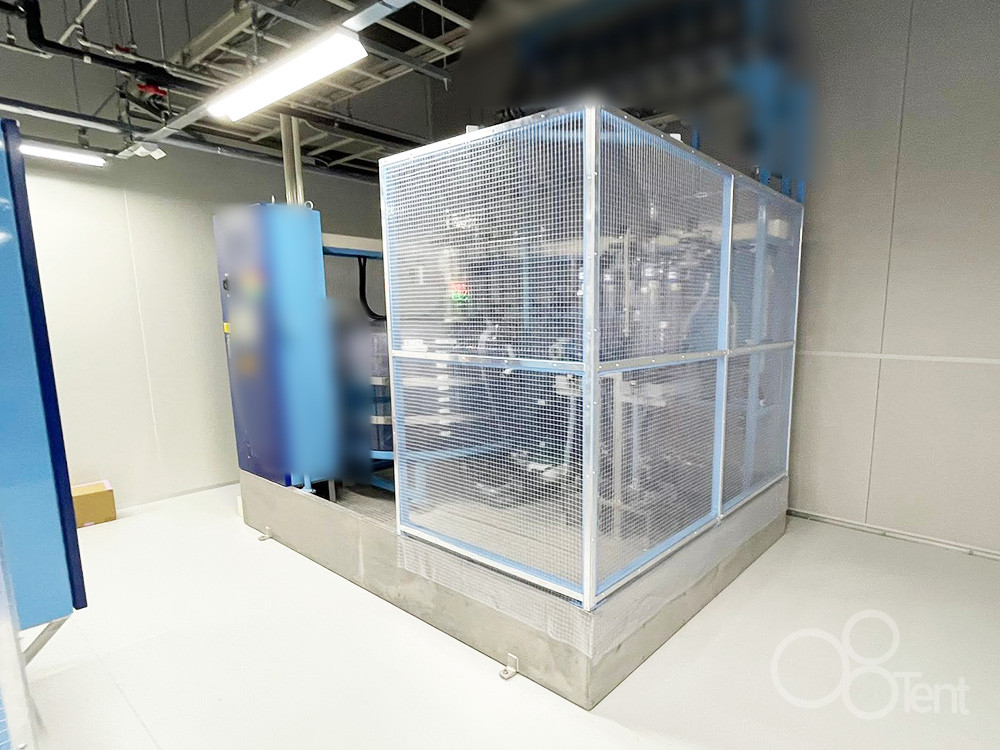

• 基本構造は機器のコンクリート台座・土台枠にボルトでがっちりと固定しています

• 作業面には、シートをすべて外さなくてもアクセスできるよう、マジックテープ式（またはファスナー式）の開閉スリットを設けています

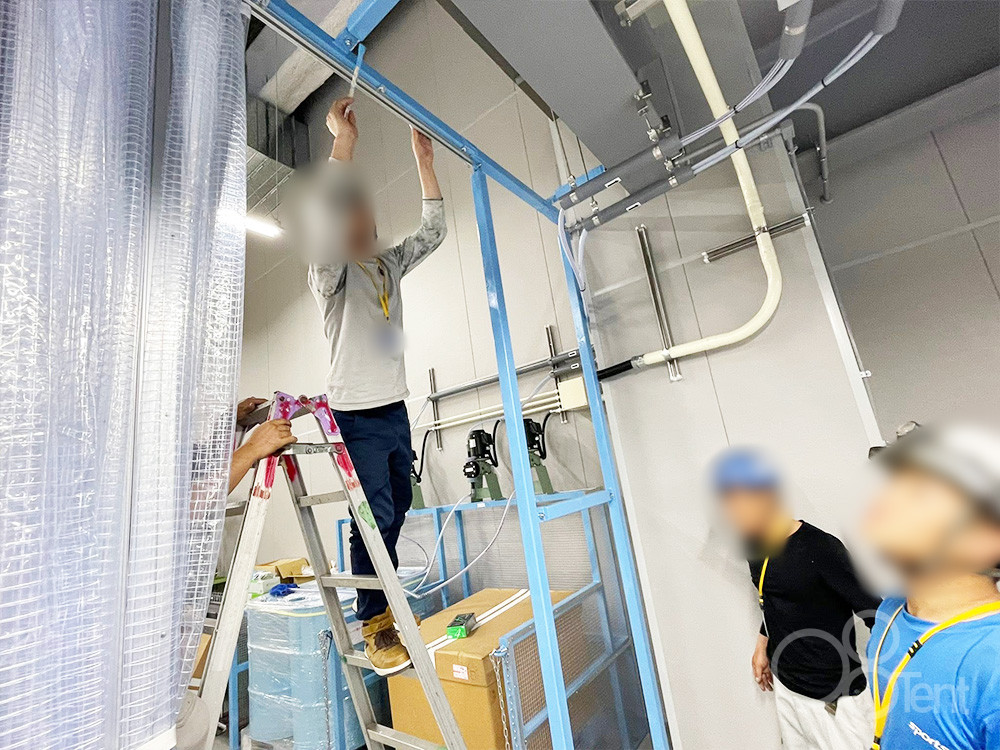

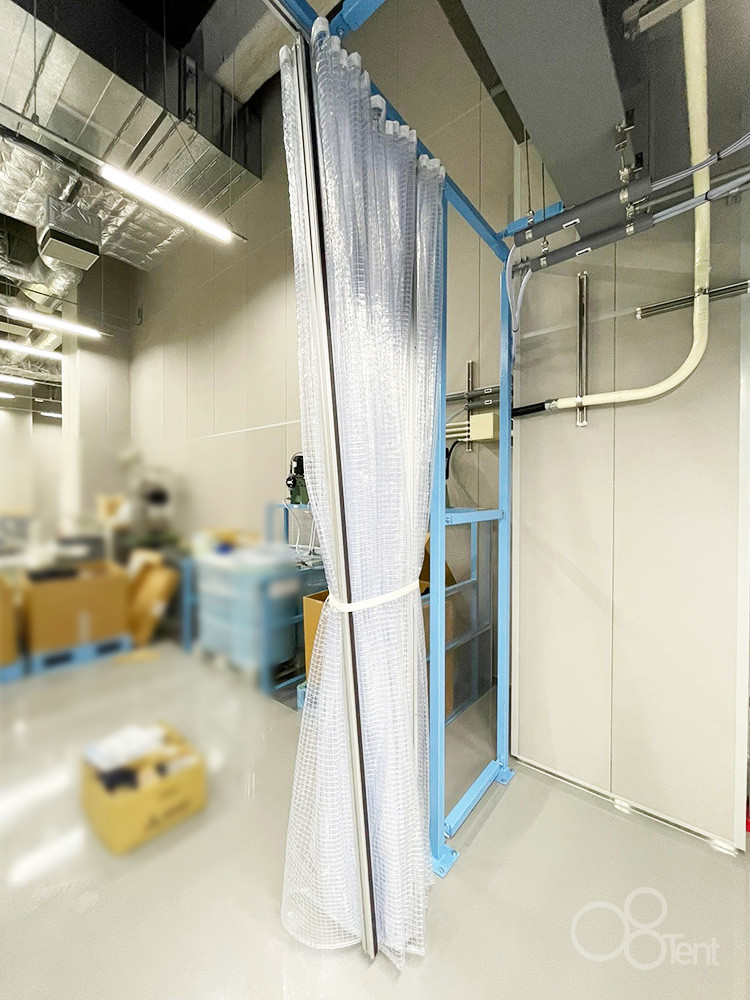

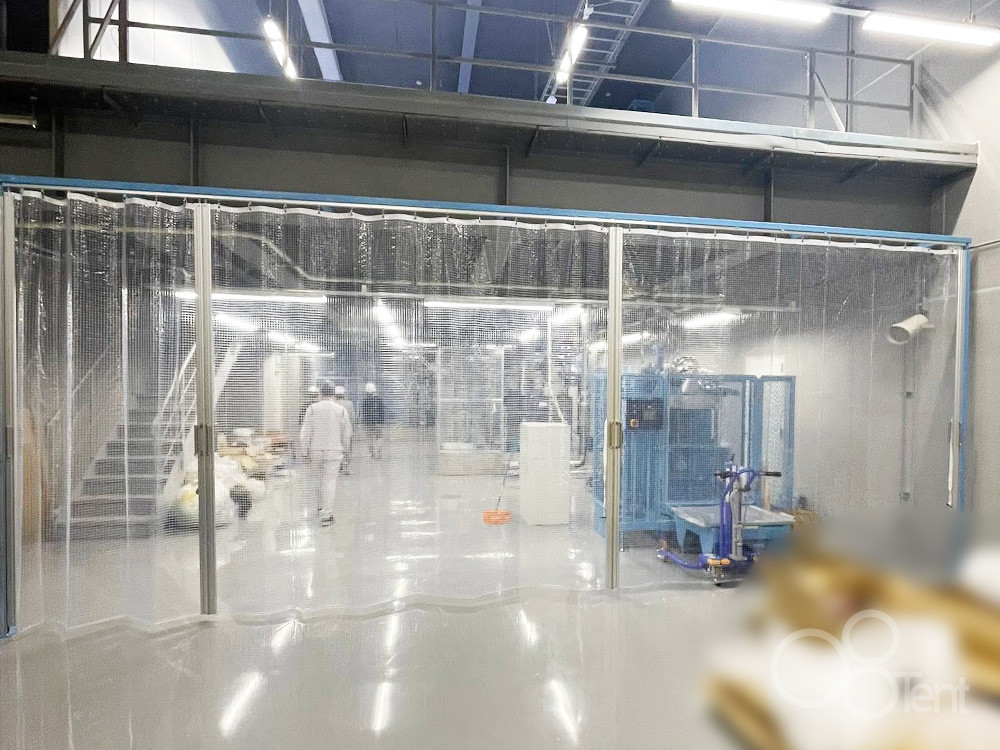

2. 空調効率と防塵を両立する「大型間仕切りカーテン」（B工事）

1階の広大な作業スペースを有効に仕切るため、横幅 8.3m × 高さ 3.0m の大型スライド間仕切りカーテンを設置しました。

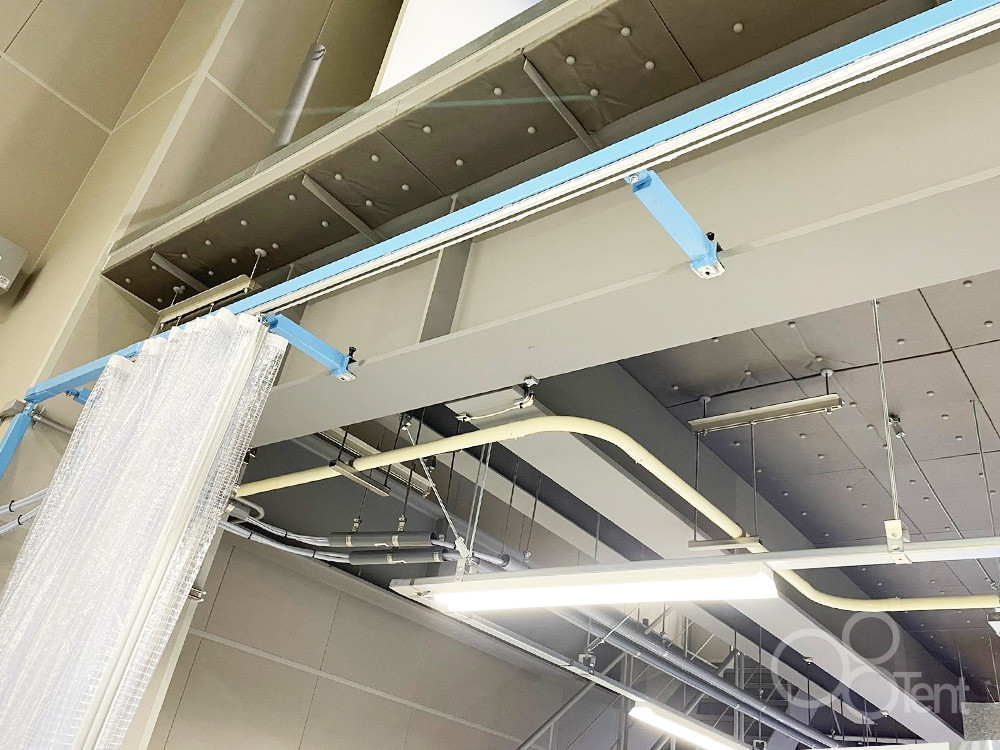

• 天井の梁（H鋼）へのダイレクトレール設置：
  強度のある天井梁に直接カーテンレールを取り付け、スムーズで軽い開閉を実現。開口部は動線に合わせて2カ所に配置し、資材カートや作業員の頻繁な往来にもストレスなく対応します。

• 光を遮らない「糸入り透明ビニール（帯電防止・防炎）」：

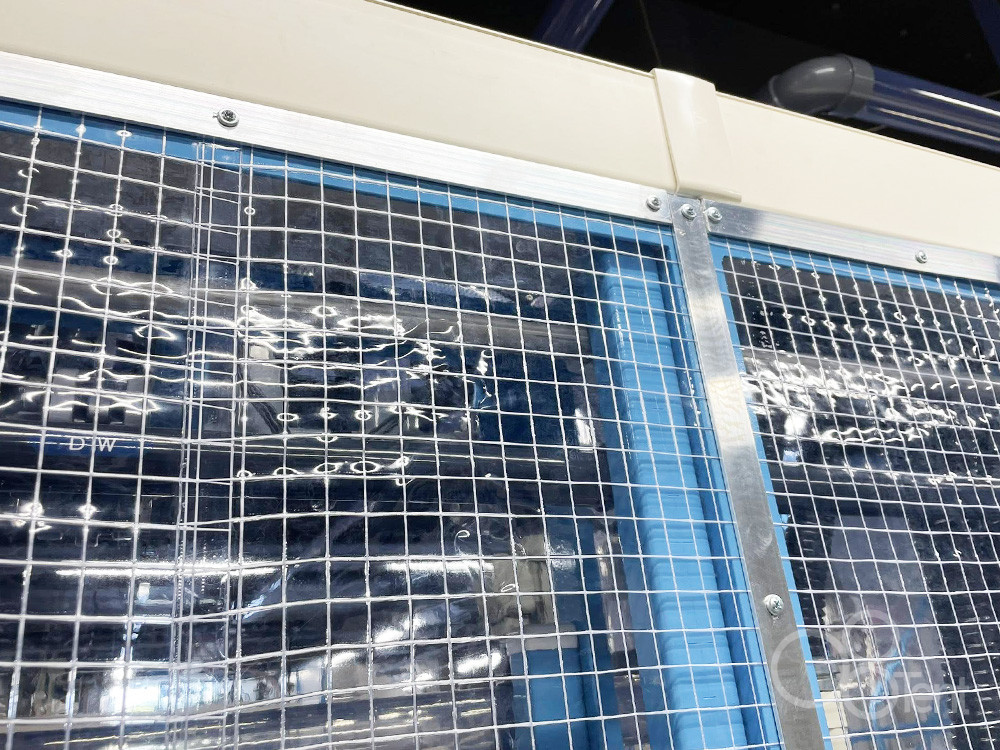

  生産ラインの稼働状況や作業員の安全を遠くからでも目視できるよう、高い透光性を持つポリエステル糸入り透明シートを採用。さらに静電気の発生を抑える「帯電防止機能」により、シート自体にホコリが吸い寄せられるのを防ぎ、クリーンな環境を長く保ちます。

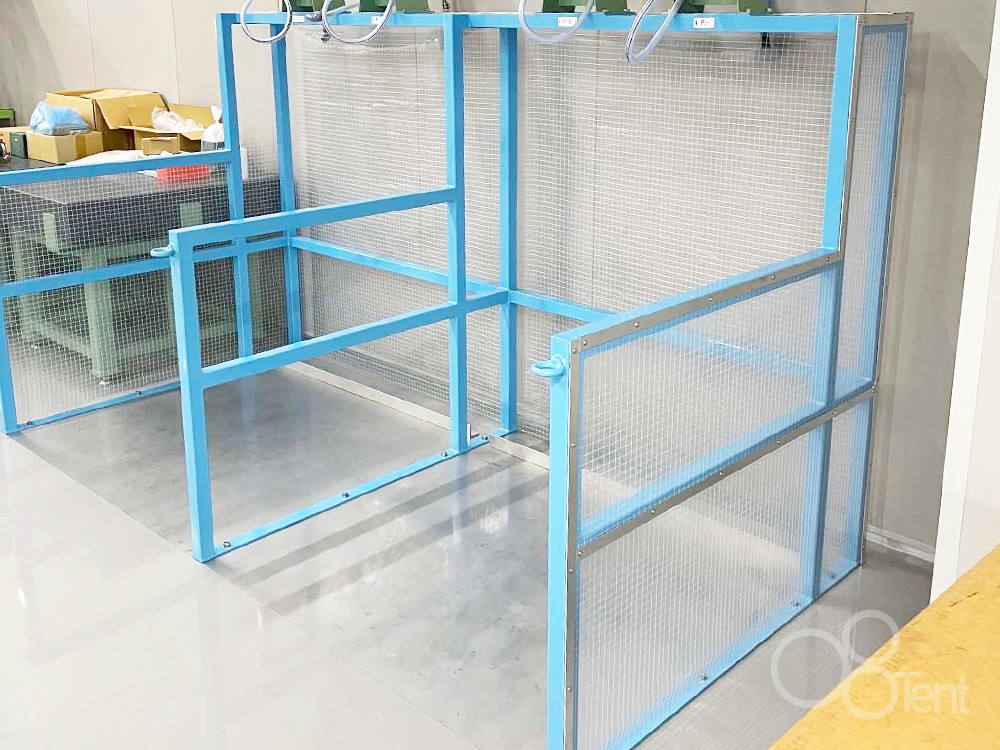

3. 作業台用 飛散防止シート（C工事）

手元の細かな作業を行う作業台（1300mm × 2750mm）の周囲にも、飛散防止用に糸入り透明シートを設置しました。局所的な粉塵の拡散を防ぎます。

仕様詳細

施工場所 / 対象	数量 / サイズ（横幅 × 奥行 × 高さ mm）	使用素材（シート）	フレーム / 取付仕様
A) 新設機器防塵カバー （計5台分・サイズバラバラ）	① 3,700 × 2,200 × H1,550 ② 7,300 × 2,200 × H1,550 ③ 3,100 × 2,200 × H1,550 ④ 3,100 × 2,200 × H1,550 ⑤ 3,600 × 2,200 × H1,550	防炎・帯電防止型 屋外・屋内用 糸入り透明塩ビ（0.5mmt）	スチール製角パイプフレーム（特注ライトブルー焼付塗装） 機器台座ボルト固定
B) エリア間仕切りカーテン	横幅 8,300 × 高さ 3,000（1面）	防炎・帯電防止型 ポリエステル糸入り透明塩ビ（0.5mmt）	天井構造梁マウント式アルミカーテンレール スライド開閉（間口2カ所、把手・マグネット付き）
C) 作業台用 飛散防止シート	2,750 × 1,300 × H1,500（1台）	防炎・帯電防止型 糸入り透明塩ビシート	-

今回のように、「機器のサイズがバラバラ」「配管や電気盤の障害物に応じた開口部の調整」などのケースは当社のオーダーメイドの設計・製作技術が活きる現場です。半導体関連のクリーンルームでは「防炎」はもちろん、「帯電防止（静電防止）」や「抗菌・防塵」といった素材の機能性も求められます。当社では、現場の運用ルールや消防法に適合する各種工業用シート・特殊機能シートを豊富に取り揃えております。新工場の立ち上げに伴う工場内のクリーンブース、間仕切り、機械カバーのご相談は、ぜひ丸八テント商会にお任せください。全国の各種工場への現地調査・施工に対応いたします。
