理想のテントを形にする第一歩「製図」の基本とパースの役割

お客様の理想を形にするために欠かせないのが「図面」です。立体的なテントをどのように平面の紙に描き出し、完成イメージを共有するのか。今回は、テント設計の基礎となる3つの描画法を解説します。

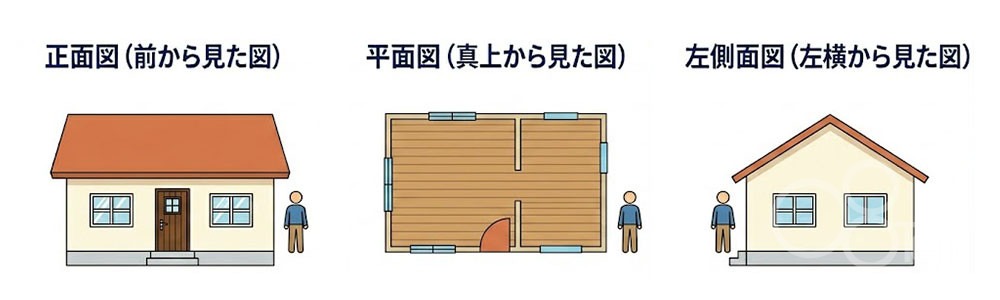

1. 正確な寸法を伝える「第3角法」

日本の設計図面で最も一般的なのが「第3角法」です。立体を正面、真上、真横から見た図に分解して並べます。

• 正面図： 前から見た図
• 平面図： 真上から見た図
• 左側面図： 左横から見た図

これらを1枚の面に展開することで、製作に必要な正確な寸法や構造を伝えることができます。

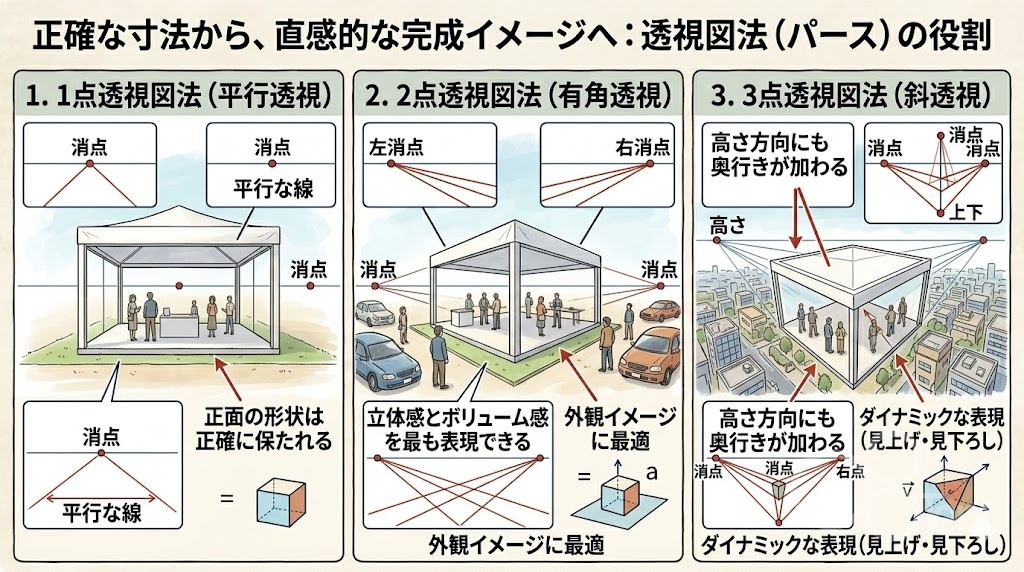

2.完成イメージを共有する「透視図法（パース）」

「パース（Perspective）」という言葉を聞いたことがあるかもしれません。これは、人間の目に見える形に近い、奥行きのある図を作る技法です。

• 1点透視図法： 真正面から見た奥行きを表現（室内図などに多い）。
• 2点透視図法： テントの角から見た、2つの側面が見える状態を表現。外観イメージに最適です。
• 3点透視図法： 高さ方向にも奥行きを加え、見上げたり見下ろしたりするダイナミックな表現に使われます。

3.立体を平面に描き出す「投影図法」

テントの設計において、正確な寸法を伝える「三面図（第3角法）」は不可欠ですが、それだけではお客様が完成形を直感的にイメージするのは困難です。そこで、3D（立体）の情報を2D（平面）に変換して表現する「投影図法」が活躍します。

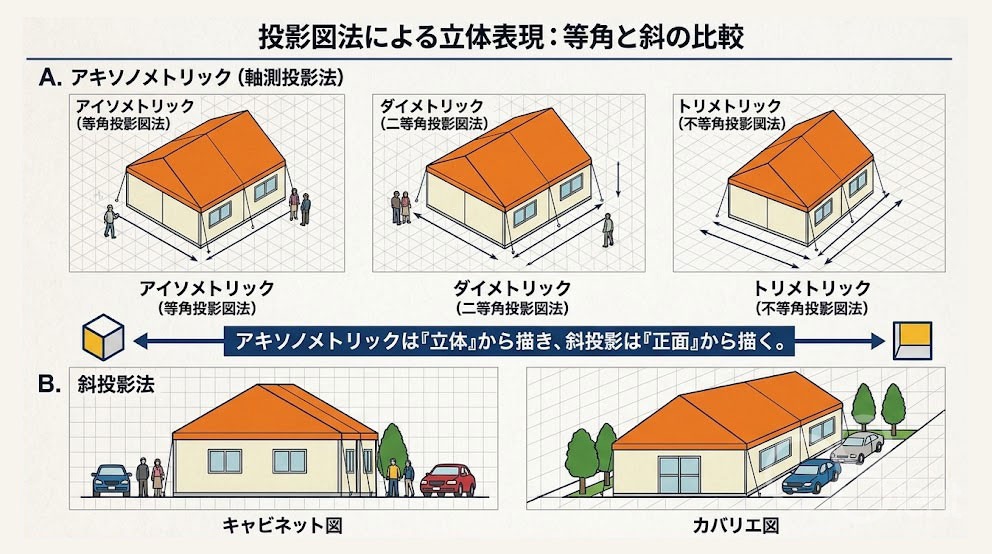

投影図法は、大きく分けて「アキソノメトリック図法」と「斜投影法」の2つに分類されます。それぞれの特徴と使い分けを解説します。

1. アキソノメトリック図法（軸測投影法）

対象物を斜めから見た状態で、X・Y・Zの3軸を一つの平面上に表現する手法です。建築デザインやカタログなどで、最も「立体らしく」見える図法として多用されます。

• アイソメトリック（等角投影図法）
  • 3本の軸を120度ずつ均等に配置。
  • 特徴： 3方向の縮尺がすべて同じ（1:1:1）であるため、計測がしやすく、形がバランス良く見えます。テント建築において最も標準的な立体表現です。
• ダイメトリック（二等角投影図法）
  • 2本の軸の角度を同じにし、特定の面を強調。
  • 特徴： アイソメよりも少し「横から覗き込んだ」ようなリアルな視点になります。
• トリメトリック（不等角投影図法）
  • すべての軸の角度と縮尺をバラバラに設定。
  • 特徴： 最も肉眼で見た感覚（パース感）に近く、大型テントのダイナミックな形状を表現するのに適しています。

2. 斜投影法（パラレル投影）

「正面図」をそのまま描き、その角から斜め後ろに奥行き（逃げ角）を描き足す手法です。正面の形が全く歪まないため、構造を説明する際に非常に便利です。

• キャビネット図
  • 奥行きの長さを実際の半分（1/2）に縮小して描く手法。
  • メリット： 人の目に最も自然な立体感として映るため、テントの構造詳細図や施工説明によく使われます。
• カバリエ図
  • 奥行きを実寸（1:1）のまま描く手法。
  • メリット： すべての辺が実寸のため、図面上から直接長さを測るのに適しています。ただし、見た目は少し奥行きが伸びすぎたように（歪んで）見えます。

図法を正しく選択することで、お客様の「イメージ」と現場の「実寸」のズレをなくし、確実な施工を実現します。
